Réplicas do 14bis
|
 |
 |
|
 |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
|
Réplica
Embraer/MUSAL
|
A
réplica do 14 bis
Um dos destaques da exposição Alberto
Santos-Dumont – J’ai navigué dans l’air, realizada
no Musée de l’Air et de l’Espace de Le Bourget até o dia
2 de outubro de 2005, é presença de uma réplica de
uma de suas mais célebres aeronaves, o 14 bis.
Ela foi exibida no stand da EMBRAER, no salão aeronáutico Paris Air Show em Le Bourget, realizado entre os dias 13 e 19 de junho de 2005, na França. Após o término do salão a réplica do 14 bis foi integrada à exposição Alberto Santos-Dumont - J'ai navigué dans l'air.
Com asas de seda japonesa, estrutura de bambu indiano e cola francesa, a réplica do 14 bis pesa 220 kg, o mesmo que a aeronave original. A reconstituição foi toda feita a partir de filmes, fotos e reportagens da época, já que não restou nenhuma planta do avião.
A réplica foi realizada pelo grupo CN 14 bis na cidade de Caldas no Estado de Goiás. A Embraer e o Museu Aeroespacial (MUSAL) participam do projeto, que conta com a supervisão técnica do Comando da Aeronáutica do Brasil. |
|

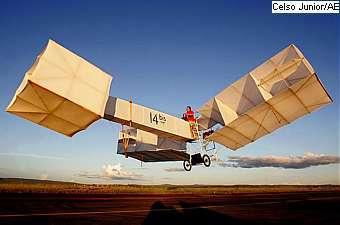

O 14 Bis voa,
como há 1 século
|
Vai voar? O avião se move. Subitamente começa a correr e... decola. Um vôo curto (outros mais longos se seguiriam), parecido com o primeiro de Santos Dumont, em 23 de outubro de 1906, em Bagatelle: 75 metros, a 3 metros do solo. Cem anos depois, o 14 Bis estava de volta aos céus.
Quando iniciou a corrida para a decolagem, em Bagatelle, o 14 Bis de Santos Dumont era um veículo motorizado correndo pela grama. Nada que um automóvel (inventado duas décadas antes) não pudesse fazer. O que, então, o brasileiro adicionou à máquina, que a fez voar?
SEGREDOS
Asas, simplesmente, não bastariam. É verdade que Dumont
(como já fizera Da Vinci) havia estudado profundamente a
curvatura das asas dos pássaros. As do 14 Bis tinham uma
angulação (formando um V) muito forte. E o ângulo
de incidência, para fazer o vento entrar por baixo da asa, e
forçá-la para cima, era perfeito. Tudo favorável
para o vôo. Desde que esse ocorresse.

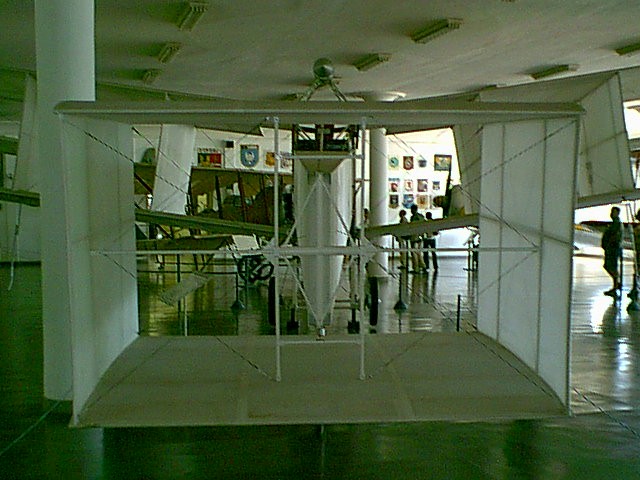

A parte fundamental para a decolagem ficava na proa, a frente do avião. O corpo do 14 Bis não partia das asas para trás, como os futuros aviões. O corpo se desenvolvia das asas para a frente. Na ponta desse corpo, destacava-se o nariz, um quadrado lembrando um caixote vazado.
Dumont instalou, na cabine de comando (uma cestinha de vime, só para um, magro), o manche. Uma alavanca que, por meio de cabos de aço (na verdade, cordas de relógio de igreja) faziam o caixote lá na frente mover-se para cima e para baixo.
Para cima, induzia o vento a levantar a frente do avião - e baixar a traseira, a popa. Ou seja, deixava o avião apontado para o alto. O motor o impulsionava nesse sentido. Assim, o 14 Bis voou.

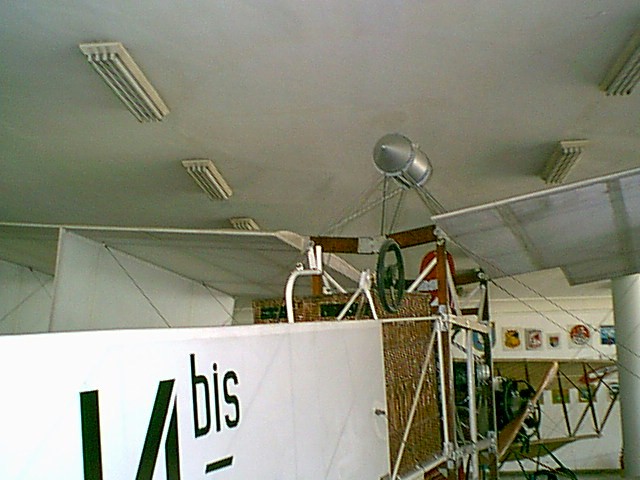

Uma vez em vôo, era preciso controlar o avião para que não saísse para a esquerda ou para a direita. Dumont girava uma rodinha tirada de uma máquina de costura (com eixo de bicicleta), instalada junto da cestinha. Assim comandava cabos de aço para obrigar o caixão vazado a mover-se - agora para um lado ou para o outro. Com isso, mantinha o avião em linha reta.
Mas o avião em vôo poderia baixar uma asa, ou outra. Santos Dumont criou um comando para controlar esses movimentos, mas tinha um problema. Faltavam-lhe mãos. A mão direita controlava o manche e premia o acelerador a ela acoplado. A esquerda manejava a rodinha de máquina de costura.

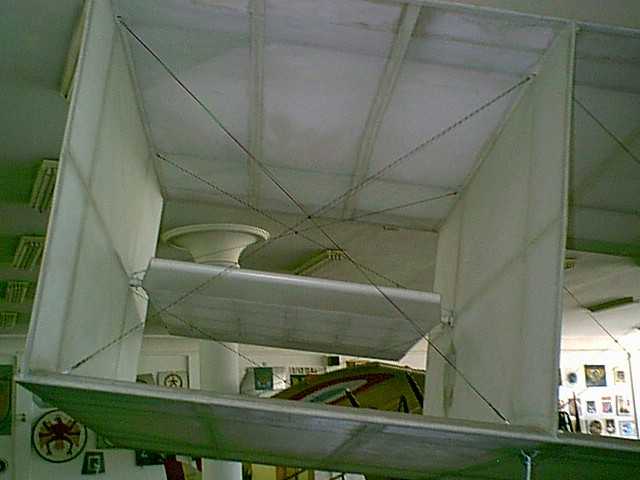

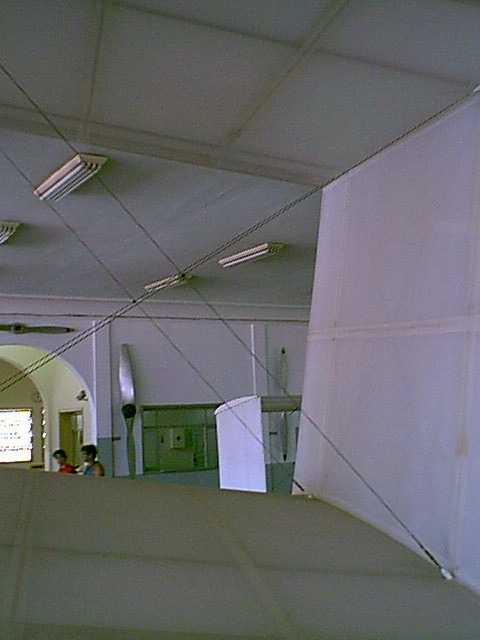

O inventor criou então uma cruzeta, que ia costurada ao paletó. A cruzeta tinha elásticos ligados a cabos de aço. Estes faziam abrir ou fechar um painel (no padrão bambu e seda), instalado no fim das asas. O vento recebido no painel aberto corrigia a posição da asa.
E como Dumont acionava os elásticos presos às suas costas? Movendo o corpo. Inclinava o corpo à direita ou à esquerda, o elástico esticava, acionava o cabo de aço e fazia o painel abrir ou fechar na asa da esquerda ou da direita.
ESTUDO DO
PASSADO
Alan Calassa estudou cuidadosamente esses mecanismos usados por Dumont.
Na verdade, partiu do zero, porque a planta do avião não
existe mais. Correu mundo, leu muito, pesquisou e teve o apoio de
especialistas.
Aos 43 anos, piloto há 27, sem formação universitária, mas desde a infância fascinado por Santos Dumont, Calassa conseguiu refazer o projeto (a planta) do 14 Bis. "Comparando fotos, parti da altura do Santos Dumont, e das rodas do avião, de aro 26, para calcular as medidas exatas."
O 14 Bis tem 9,6 metros de comprimento, 11,7 metros de envergadura (de uma ponta a outra da asa) e 3,72 metros de altura (nas pontas das asas). Pesa 220 quilos. Como prova de que as medidas da réplica são as mesmas do original, Calassa fala do cesto de vime onde o piloto fica. "Depois de tudo pronto, descobri que o cesto original estava em Cotia. Fui medi-lo e constatei que tinha a exata medida do cesto que construíra."

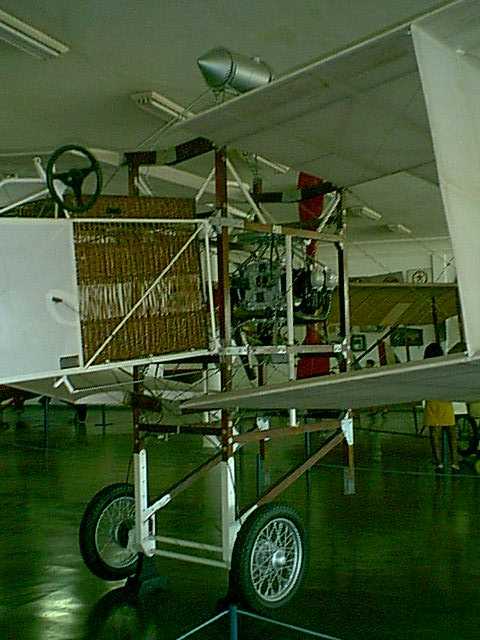

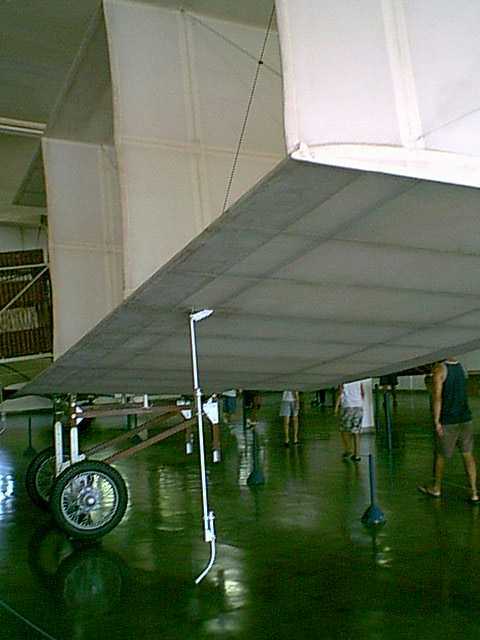

Tudo muito bem, mas como se faz um 14 Bis? Calassa conseguiu, no País, cana-da-índia, um tipo de bambu comum na Europa. E o frejó, madeira leve e resistente. Com o primeiro, fez o caixão central, o corpo do avião. Com o outro, o berço do motor e do cesto (para magros: 25 centímetros de boca).

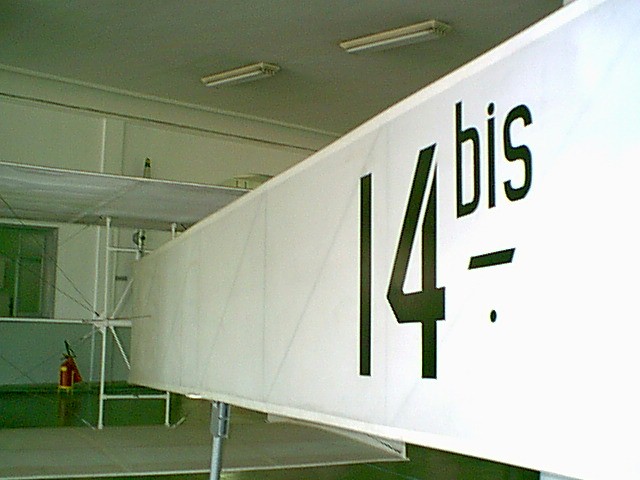

O caixão central foi recoberto por seda japonesa. Para impermeabilizá-la, Calassa, como Dumont, engomou-a com um grude à base de polvilho, o mesmo com que, antigamente, se engomavam paletós. Depois, uma fina camada de goma-laca.

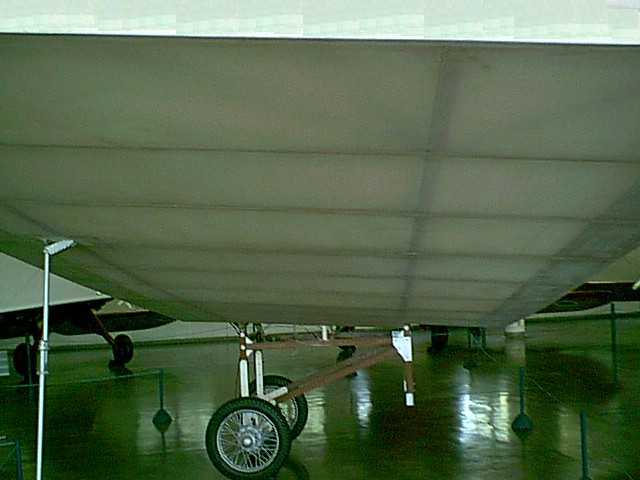

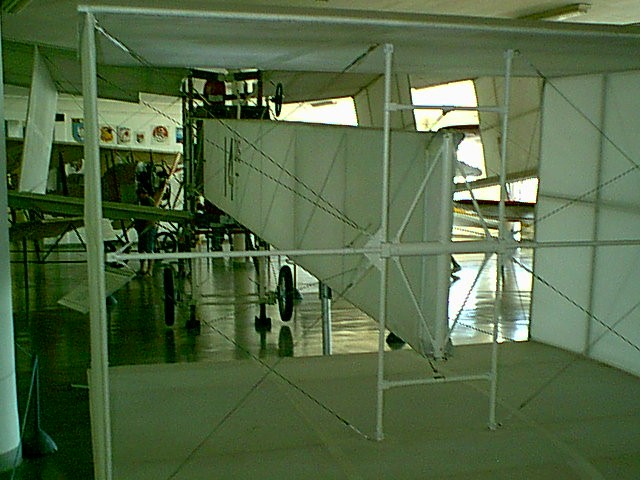

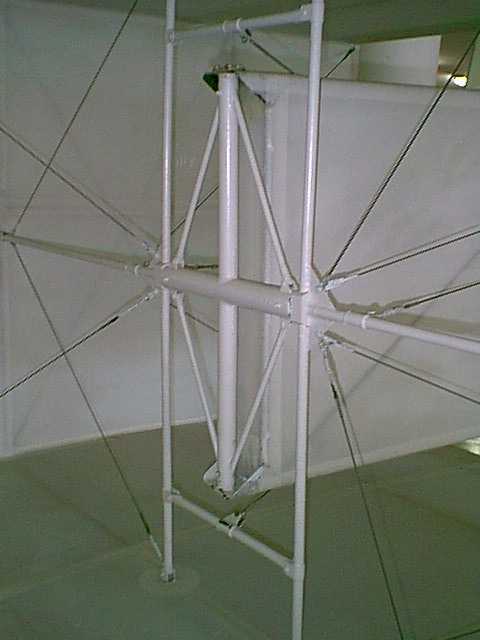

Do mesmo material foi construído o nariz do avião, o quadrado que lembra caixão vazado (e sugere um bico e, por isso, foi chamado canard, pato). A seguir, asas: quatro longarinas de madeira e cana-da-índia trançadas com cordas de piano e relógio de igreja, recobertas pela seda. Todas as peças foram feitas separadamente. Unidas (com junções metálicas) começaram a dar cara ao 14 Bis.
O manche original era a alavanca de freio de mão do Peugeot do próprio Santos Dumont. Calassa usou alavanca mais convencional. No manche, está instalado o acelerador manual. Com a mão direita, Dumont, como Calassa agora, manobrava o manche e apertava o acelerador (na réplica, um manete de Mobilete).

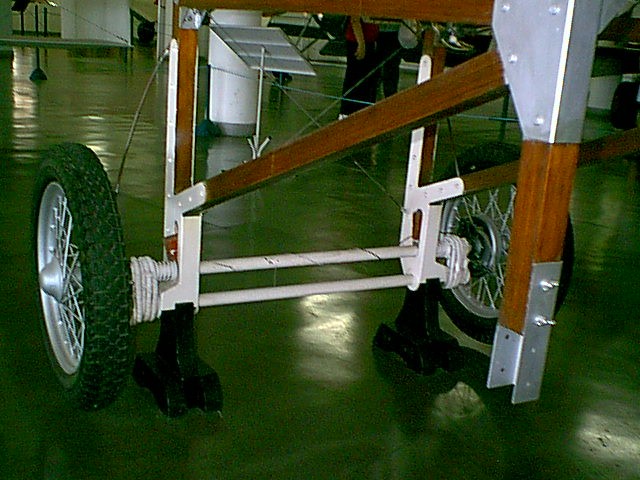

Calassa colocou roda pequena de bicicleta no lugar da de máquina de costura, usada por Santos Dumont (que comanda cabos e impede o avião de sair para os lados). As duas rodas do que hoje se chama trem de pouso também são de bicicleta, com eram as originais.
E os elásticos presos ao corpo do piloto, para mover o painel existente em cada uma das asas (e evitar que elas baixem), dispensaram a cruzeta cosida ao paletó. Calassa fez duas alças, que se cruzam no peito, como quem usasse duas bolsas.
MOTOR E
HÉLICE

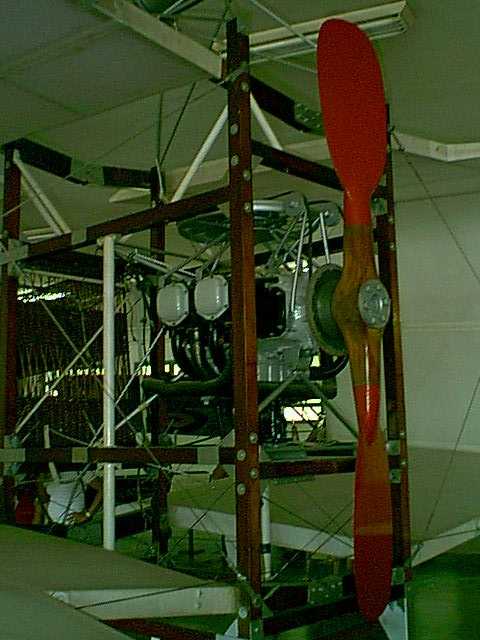

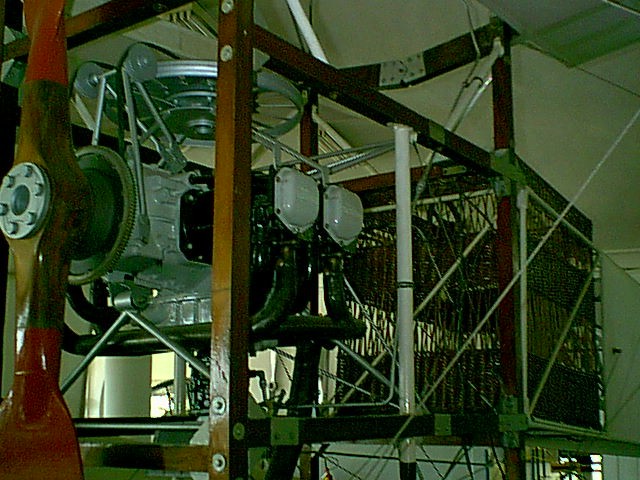

O motor é um V8 de 50 hp. Dumont mandou um amigo construir.
Calassa fez o mesmo, observando rigorosamente a concepção
original. A hélice é formada por dois tubos de aço
e as pás, de chapa de alumínio, nas pontas. O inventor
criou uma mecanismo para regular o passo da hélice (quanto mais
abertas as pás, mais seguram vento, mais giram e mais velocidade
proporcionam). "Ele ajustava a hélice para dar o giro certo no
motor", diz.
O motor de Dumont era acionado por manivela (Calassa gira a hélice). O 14 Bis usado pelo empresário para treinos (outro vai voar nos festejos deste ano em Paris) possui um cesto maior do que o original. Dumont pesava 52 quilos. Calassa tem 105 quilos. Não vê problemas. "O cesto é o centro de gravidade do avião. Pode pôr peso a mais, que tudo bem."
|
|
